• 采用可更換的LGA1151封裝第6/7/8/9代 i3/i5/i7/i9/G嵌入式T系列35W CPU

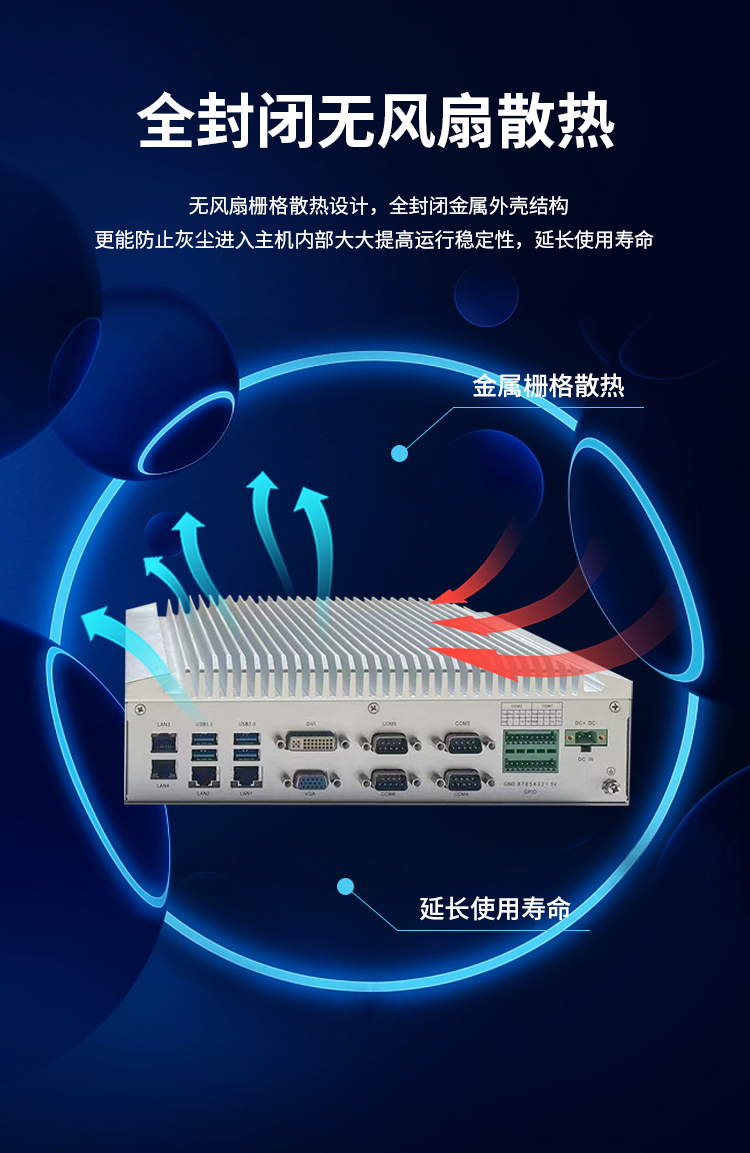

• 整機無風扇設計，直接采用鋁合金壓鑄外殼散熱高效堅固，應對多灰塵、多振動、強干擾
• 4個USB3.0, 4個 USB2.0,1個內部加密口

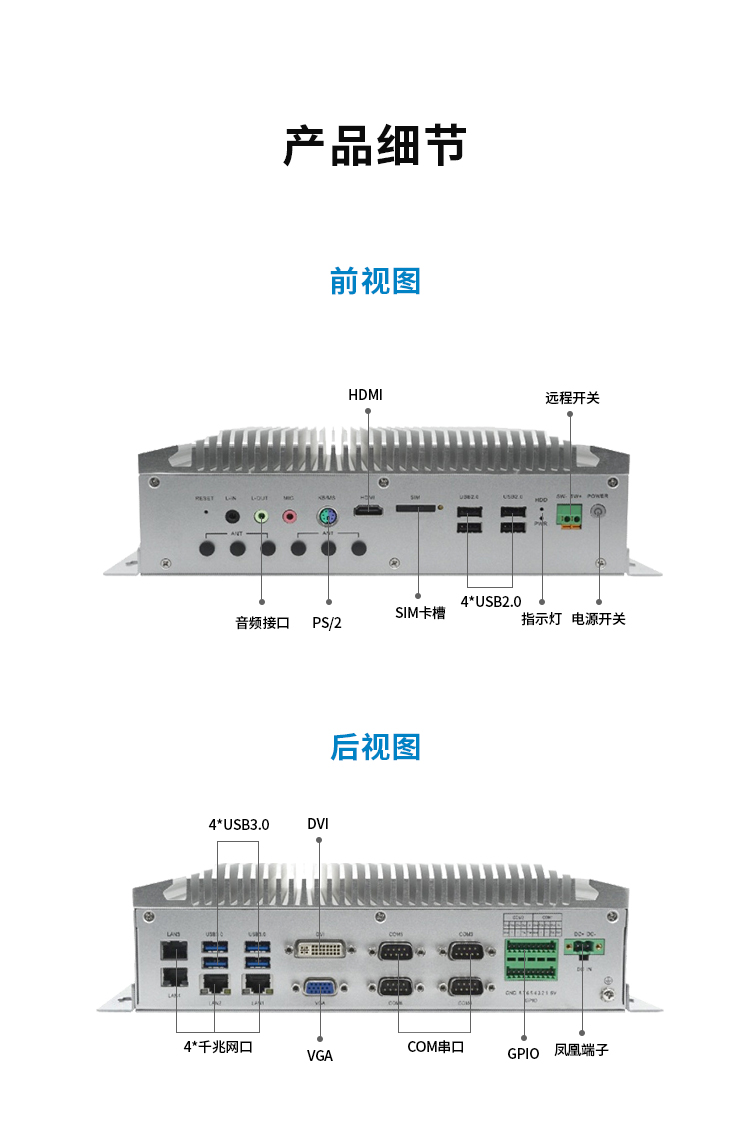

• VGA/DVI/HDMI四口三顯
|
名稱 |
料號 |
描述 |
|
G102-01 |
802-003-0001 |
H110芯片,4LAN,SATA SSD,4G 5G不帶擴展/DC19V/4.74A/90W適配器/257mm(W)x191mm(D)x79mm(H) |
|
G102-02 |
802-003-0002 |
C236芯片4LANnVME SSDRaid01,4G 5G不帶擴展/DC19V/4.74A/90W適配器/257mm(W)x191mm/D)x79mm(H) |
|
G102-03 |
802-003-0003 |
H1104LAN 2PCISATA SSD 4G 5G可選風扇/DC19V/9.23A/179.985W適配器/257mm(W)x191mm(D)x134mm(H) |
|
G102-04 |
802-003-0004 |
H1104LAN 1PCle x161PC1SATA SSD 4G 5G可選風扇/DC19V/9.23A
/179.985W適配器/257mm(W)x191mm(D)x134mm(H) |
|
G102-05 |
802-003-0005 |
H110.4LAN1PCle x161PCle x1,SATA SSD 4G 5G可扇/DC19V/923A
/179.985W適配器/257mm(W)x191mm(D)x134mm(H) |
|
G102-06 |
802-003-0006 |
C236/4LAN/PClex16/PClex4/nME SSD/Raid0/1/4G/5G/選風扇/DC19V/
9.23A/179.985W適配器/257mm(W)x191mm(D)x134mmH |
|

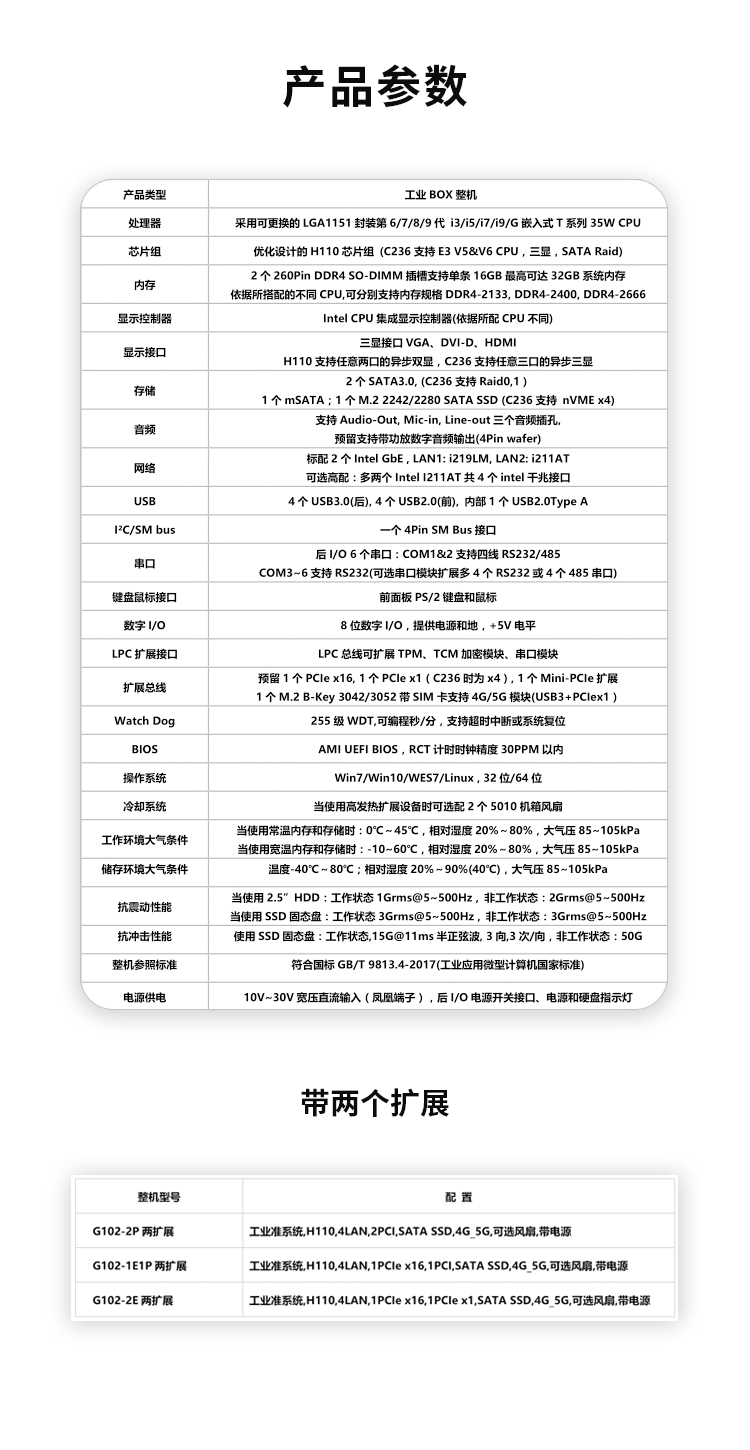

產品型號 |
AIBOX-1151 |
|
產品類型 |
工業BOX整機 |
|
處理器 |
采用可更換的LGA1151封裝第6/7/8/9代 i3/i5/i7/i9/G嵌入式T系列35W CPU |
|
芯片組 |
優化設計的H110芯片組 (C236支持E3 V5&V6 CPU，三顯，SATA Raid) |
|
內存 |
2個260Pin DDR4 SO-DIMM插槽支持單條16GB最高可達32GB系統內存
依據所搭配的不同CPU,可分別支持內存規格DDR4-2133, DDR4-2400, DDR4-2666 |
|
顯示控制器 |
Intel CPU集成顯示控制器(依據所配CPU不同) |
|
顯示接口 |
三顯接口VGA、DVI-D、HDMI
H110支持任意兩口的異步雙顯，C236支持任意三口的異步三顯 |
|
存儲 |
2個SATA3.0, (C236支持Raid0,1）
1個mSATA；1個M.2 2242/2280 SATA SSD (C236支持 nVME x4) |
|
音頻 |
支持Audio-Out, Mic-in, Line-out三個音頻插孔,
預留支持帶功放數字音頻輸出(4Pin wafer) |
|
網絡 |
標配2個Intel GbE , LAN1: i219LM, LAN2: i211AT
可選高配：多兩個Intel I211AT共4個intel千兆接口 |
|
USB |
4個USB3.0(后), 4個USB2.0(前), 內部1個USB2.0Type A |
|
I²C/SM bus |
一個4Pin SM Bus接口 |
|
串口 |

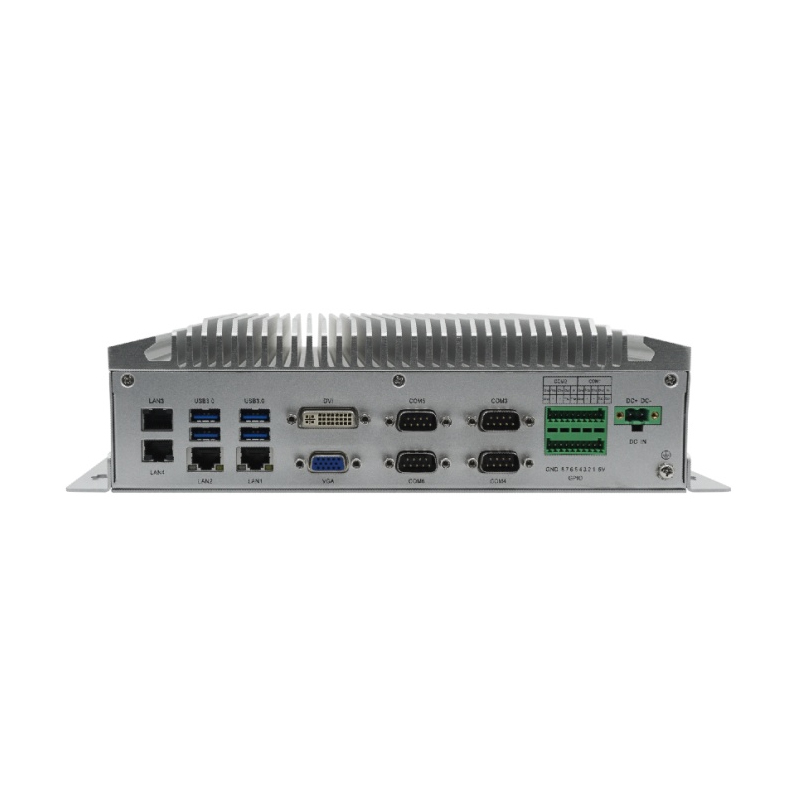

后I/O 6個串口：COM1&2支持四線RS232/485
COM3~6支持RS232(可選串口模塊擴展多4個RS232或4個485串口) |
|
鍵盤鼠標接口 |

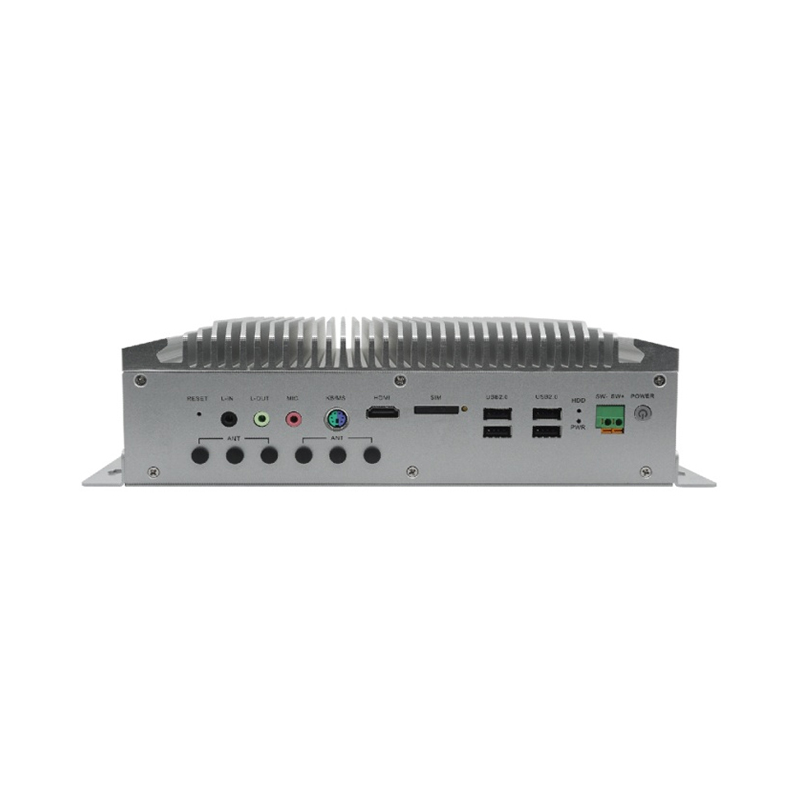

前面板PS/2鍵盤和鼠標 |
|
數字I/O |
8位數字I/O，提供電源和地，+5V電平 |
|
LPC擴展接口 |
LPC總線可擴展TPM、TCM加密模塊、串口模塊 |
|
擴展總線 |
預留1個PCIe x16, 1個PCIe x1（C236時為x4）, 1個Mini-PCIe擴展
1個M.2 B-Key 3042/3052帶SIM卡支持4G/5G模塊(USB3+PCIex1） |
|
Watch Dog |
255級WDT,可編程秒/分，支持超時中斷或系統復位 |
|
BIOS |
AMI UEFI BIOS，RCT計時時鐘精度30PPM以內 |
|
操作系統 |
Win7/Win10/WES7/Linux , 32位/64位 |
|
冷卻系統 |
當使用高發熱擴展設備時可選配2個5010機箱風扇 |
|
工作環境大氣條件 |
當使用常溫內存和存儲時：0℃～45℃，相對濕度20%～80%，大氣壓85~105kPa
當使用寬溫內存和存儲時：-10~60℃，相對濕度20%～80%，大氣壓85~105kPa |
|
儲存環境大氣條件 |
溫度-40℃～80℃；相對濕度20%～90%(40℃)，大氣壓85~105kPa |
|
抗震動性能 |
當使用2.5”HDD：工作狀態1Grms@5~500Hz , 非工作狀態：2Grms@5~500Hz
當使用SSD固態盤：工作狀態3Grms@5~500Hz , 非工作狀態：3Grms@5~500Hz |
|
抗沖擊性能 |
使用SSD固態盤：工作狀態,15G@11ms半正弦波, 3向,3次/向，非工作狀態：50G |
|
整機參照標準 |
符合國標GB/T 9813.4-2017(工業應用微型計算機國家標準) |
|
電源供電 |
10V~30V寬壓直流輸入（鳳凰端子），后I/O電源開關接口、電源和硬盤指示燈 |
|
重量 |
不帶擴展整機凈重約3.0KG |
|
尺寸（LxWxH） |
不帶擴展：257mm(W)×191mm(D)×79mm(H)

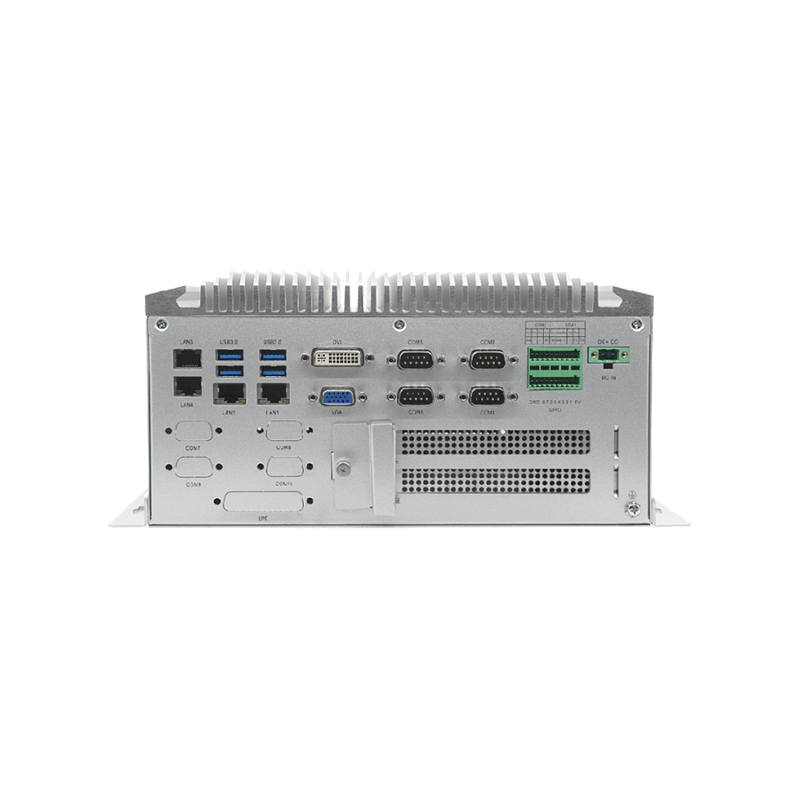

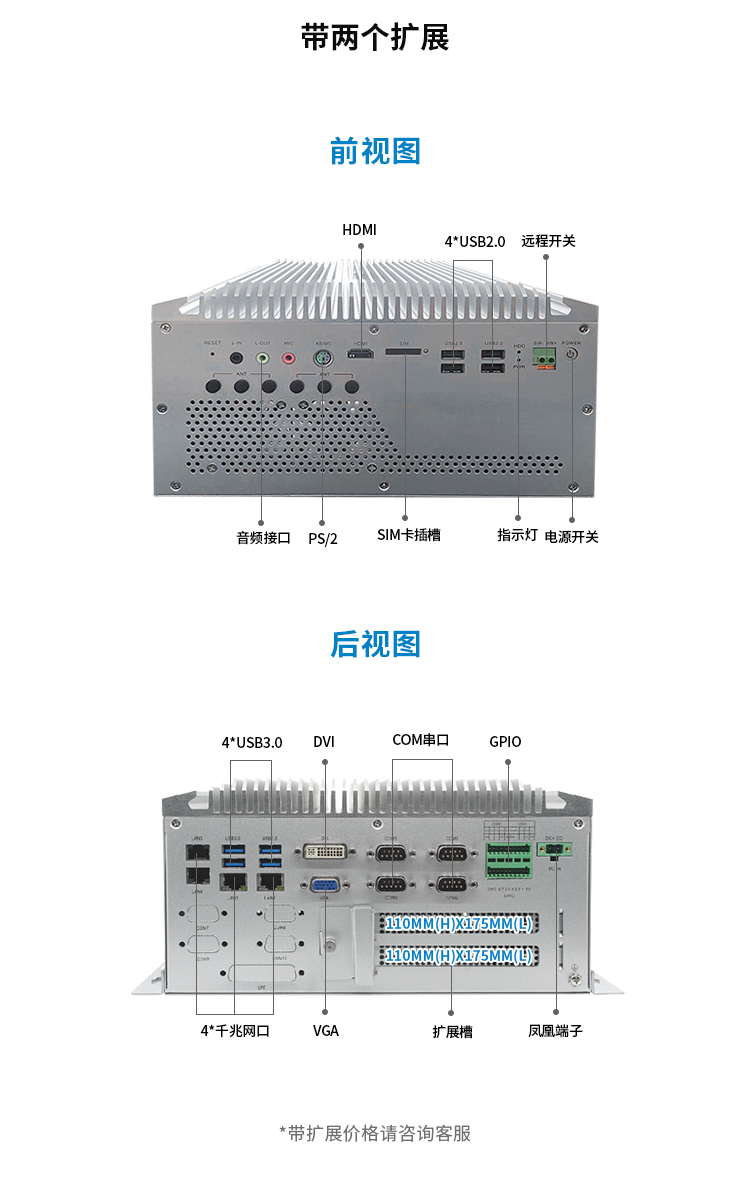

帶2擴展：257mm(W)×191mm(D)×134mm(H)
帶4擴展：257mm(W)×191mm(D)×189mm(H)
可擴展PCI卡最大尺寸：110mm(H), 175mm(L)
可擴展PCIE卡最大尺寸：122mm(H), 172mm(L) |
